Führungsringe für stabile Kolbenstangen und langlebige Dichtsysteme
Führungselemente stabilisieren Kolbenstangen und Kolben in hydraulischen Systemen. Sie geben der bewegten Komponente den nötigen Halt, damit die eingesetzten Dichtungen zuverlässig funktionieren und nicht einseitig belastet werden.
Ohne passende Führungselemente kann sich die Lebensdauer der Primärdichtung deutlich verkürzen. Gleichzeitig verhindern Führungsringe den direkten Kontakt bewegter Metallteile und helfen dabei, Verschleiß, Reibung und Schäden im System zu reduzieren.
Das passende Führungselement für Ihre Anwendung
Wir beraten Sie persönlich
Senden Sie uns Ihre Anfrage mit Abmessung, Werkstoff, Medium, Temperaturbereich, Druck und Einsatzbedingungen. Unser Team prüft die passende Lösung für Ihre Anwendung.

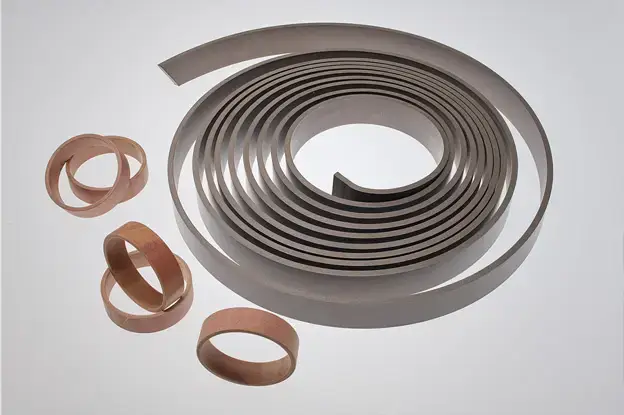

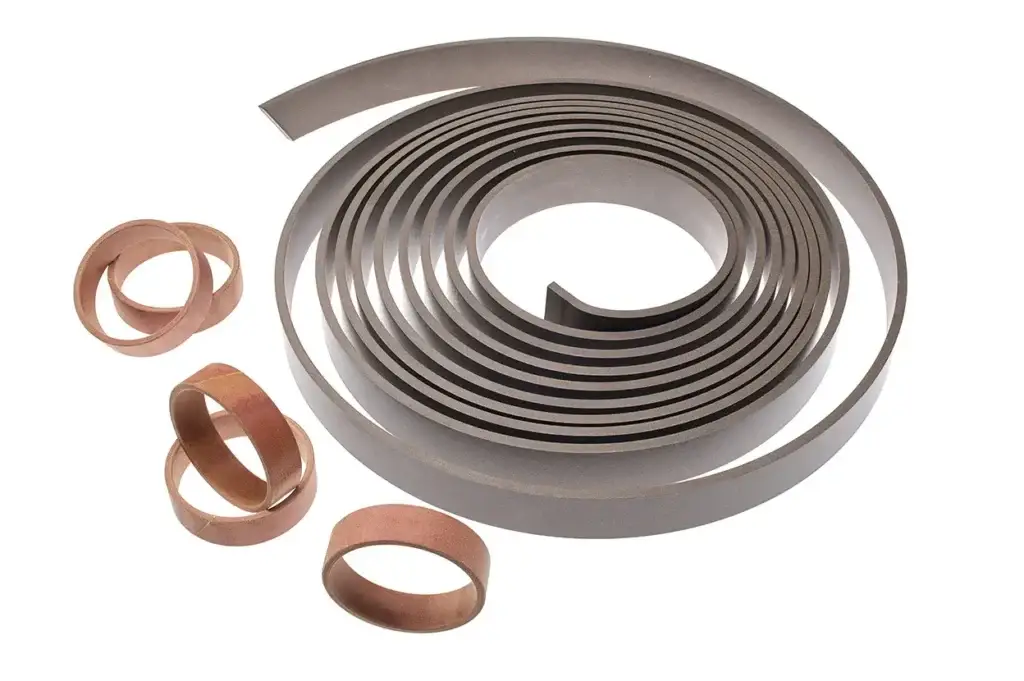

Führungselemente von INNSEALS
Führungselemente, häufig auch Führungsringe genannt, übernehmen in Hydraulikzylindern eine zentrale Stütz- und Führungsfunktion. Sie halten Kolbenstange oder Kolben in der richtigen Position und sorgen dafür, dass Dichtelemente gleichmäßig belastet werden.
Dadurch tragen Führungselemente wesentlich zur Lebensdauer des gesamten Dichtsystems bei. Sie verhindern Metallkontakt zwischen bewegten Bauteilen und reduzieren den Verschleiß an Kolbenstange, Zylinderrohr, Dichtungen und weiteren Komponenten.
Führungselemente im Dichtsystem
Führungselemente dichten nicht primär ab, sondern sorgen für Stabilität und Führung. Damit schaffen sie die Voraussetzung dafür, dass Stangen-, Kolben- und Primärdichtungen zuverlässig arbeiten können.
In einem gut ausgelegten Dichtsystem übernehmen Führungselemente, Dichtungen und Abstreifer unterschiedliche Aufgaben. Erst ihr Zusammenspiel sorgt für geringe Reibung, kontrollierte Bewegung und eine lange Lebensdauer der gesamten Einheit.
Aufgaben
- Stabilisierung der Kolbenstange
- Führung von Kolben und Stange
- Aufnahme von Querkräften
- Schutz der Primärdichtung vor einseitiger Belastung
- Vermeidung von direktem Metallkontakt
- Reduzierung von Reibung und Verschleiß
- Unterstützung einer langen Lebensdauer des Dichtsystems
Anwendung
- Hydraulikzylinder
- Kolbenstangenführungen
- Kolbenführungen
- Industriehydraulik
- mobile Hydraulik
- Baumaschinen
- Landmaschinen
- Pressen
- Maschinen- und Anlagenbau
- lineare Bewegungssysteme
Vorteile
- stabile Führung von Kolben und Kolbenstange
- Entlastung der Primärdichtung
- Schutz vor einseitiger Dichtungsbelastung
- Verhinderung von Metall-auf-Metall-Kontakt
- Reduzierung von Verschleiß
- Aufnahme von Querkräften
- längere Lebensdauer des Dichtsystems
- höhere Betriebssicherheit
Varianten
Führungselement PG1
Führungselement PG2
Führungselement PG3
Führungselement SG1
Führungselement SG3
Führungselement SG4
Ihre FAQs beantwortet
Häufige Fragen:
Führungselemente sorgen dafür, dass bewegliche Komponenten wie Kolben oder Stangen präzise geführt werden. Sie verhindern direkten Metallkontakt und reduzieren so Reibung und Verschleiß im System.
Führungselemente werden immer dann eingesetzt, wenn Bauteile geführt und stabilisiert werden müssen, insbesondere in Hydraulik- und Pneumatiksystemen mit beweglichen Komponenten.
Ja, durch die Trennung von beweglichen Metallteilen wird Reibung minimiert. Das schützt Bauteile und verlängert die Lebensdauer der gesamten Anlage.
Typische Werkstoffe sind Kunststoffe, Verbundmaterialien oder spezielle Gewebeverbunde. Sie zeichnen sich durch hohe Belastbarkeit und gute Gleiteigenschaften aus.
Sie kommen häufig im Maschinenbau, in Hydraulikzylindern, in der Industrie sowie in mobilen Anwendungen wie Bau- und Landmaschinen zum Einsatz.
